兼容
-
支持放疗计划:
- IMRT
- VMAT
- SBRT 等主流放疗计划验证
-
支持主流机型:
- Halcyon/Edge/VitalBeam/TrueBeam
- Synergy/Infinity
- TomoTherapy等直线加速器机型
-
双维度剂量验证:
- 模体三维剂量验证
- 患者 CT剂量验证（重建剂量到患者 CT）
-
模拟人体组织验证:
- 配均匀 / 非均匀插件（选配），模拟不同人体密度组织，贴近临床实际
主要特点

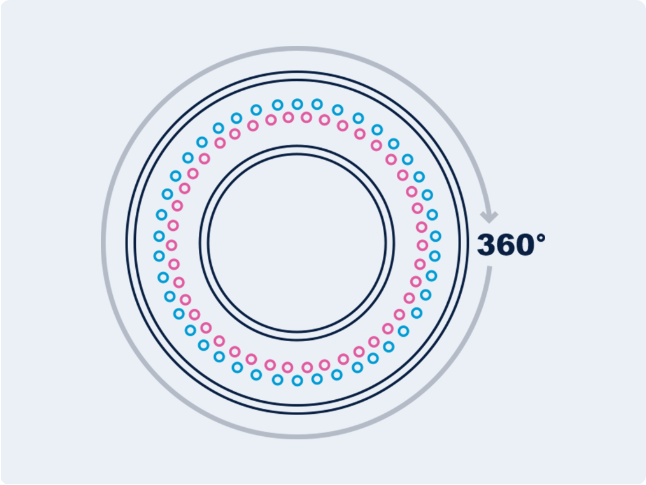

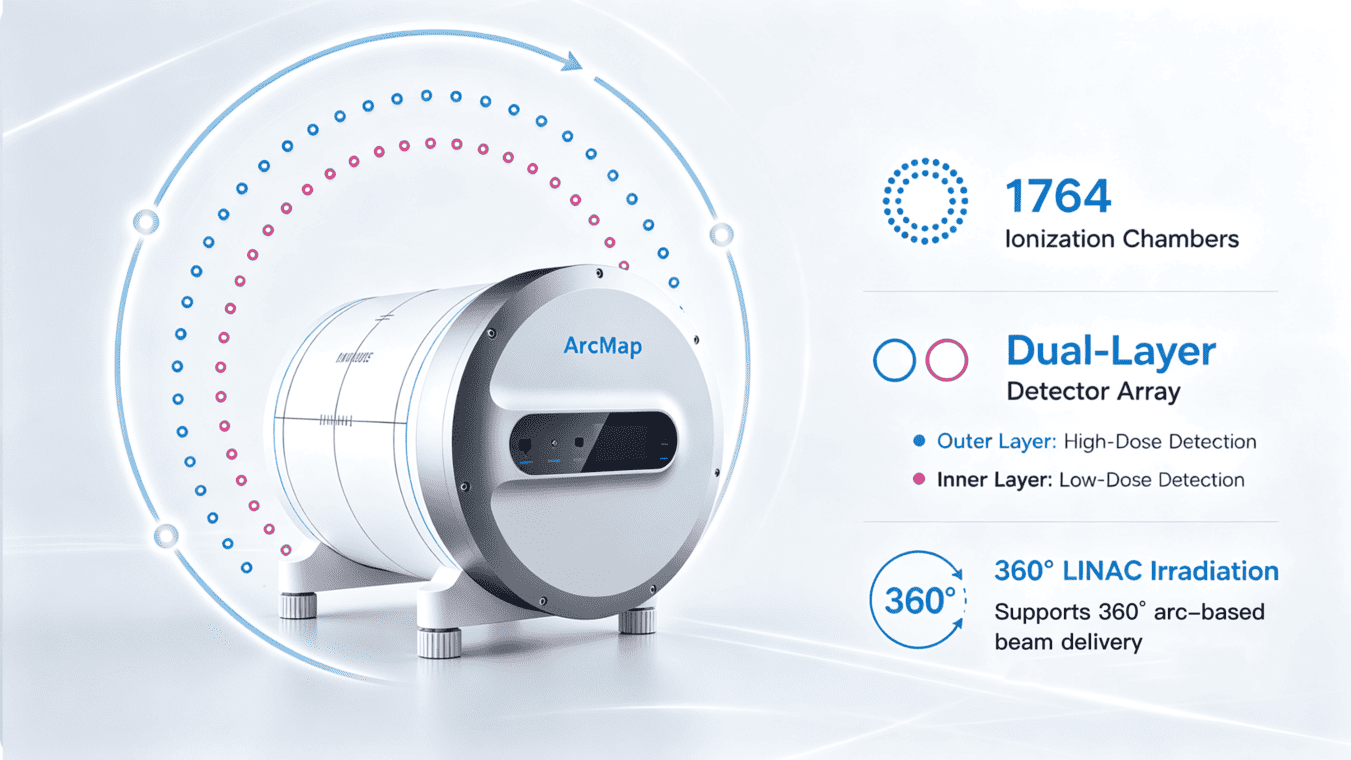

三维剂量验证
双层弧形 1764 电离室矩阵，360° 全角验证，无角度响应，无能量响应，经典电离室长期稳定（≤0.5%/ 年）、抗辐射，精准呈现空间剂量分布。

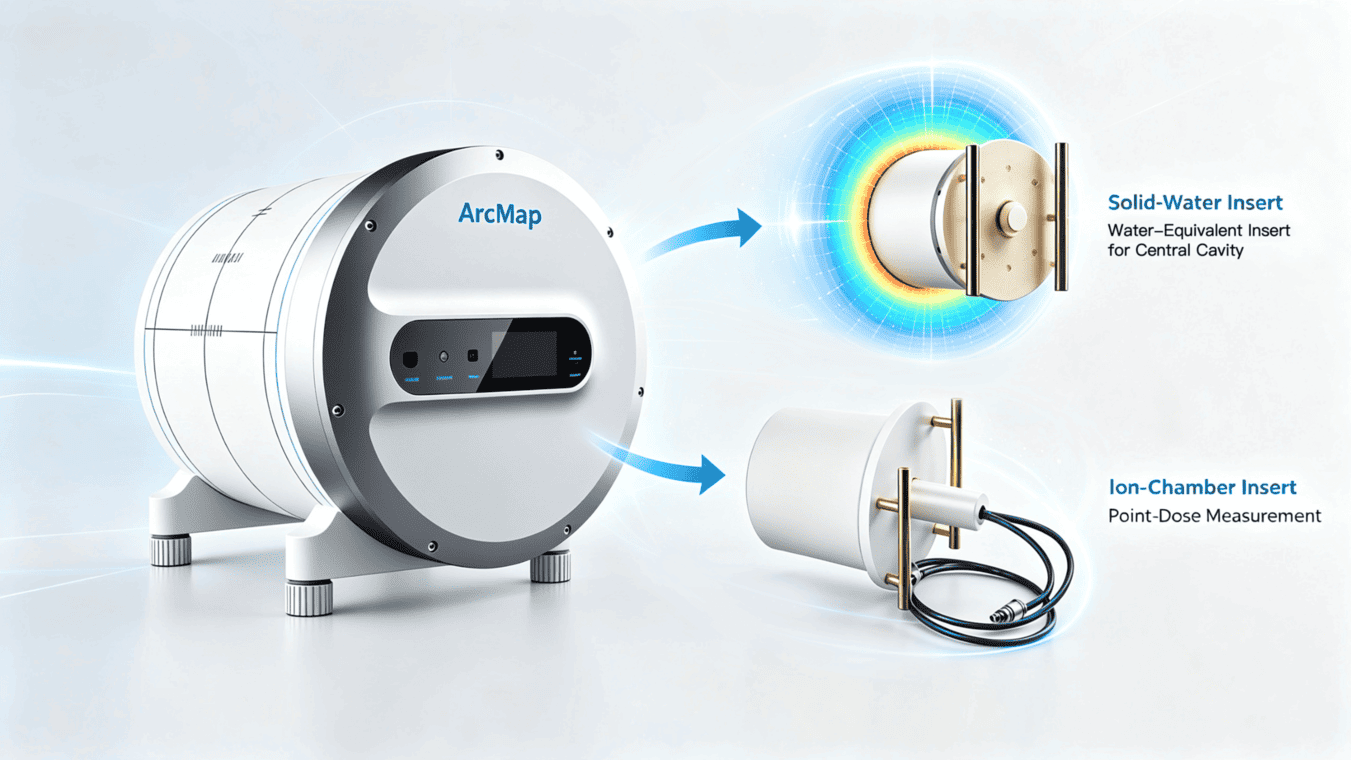

可更换插件
内部中空，可容纳固态水与电离室插件，以支持Phantom 3D剂量校准和点剂量测量。

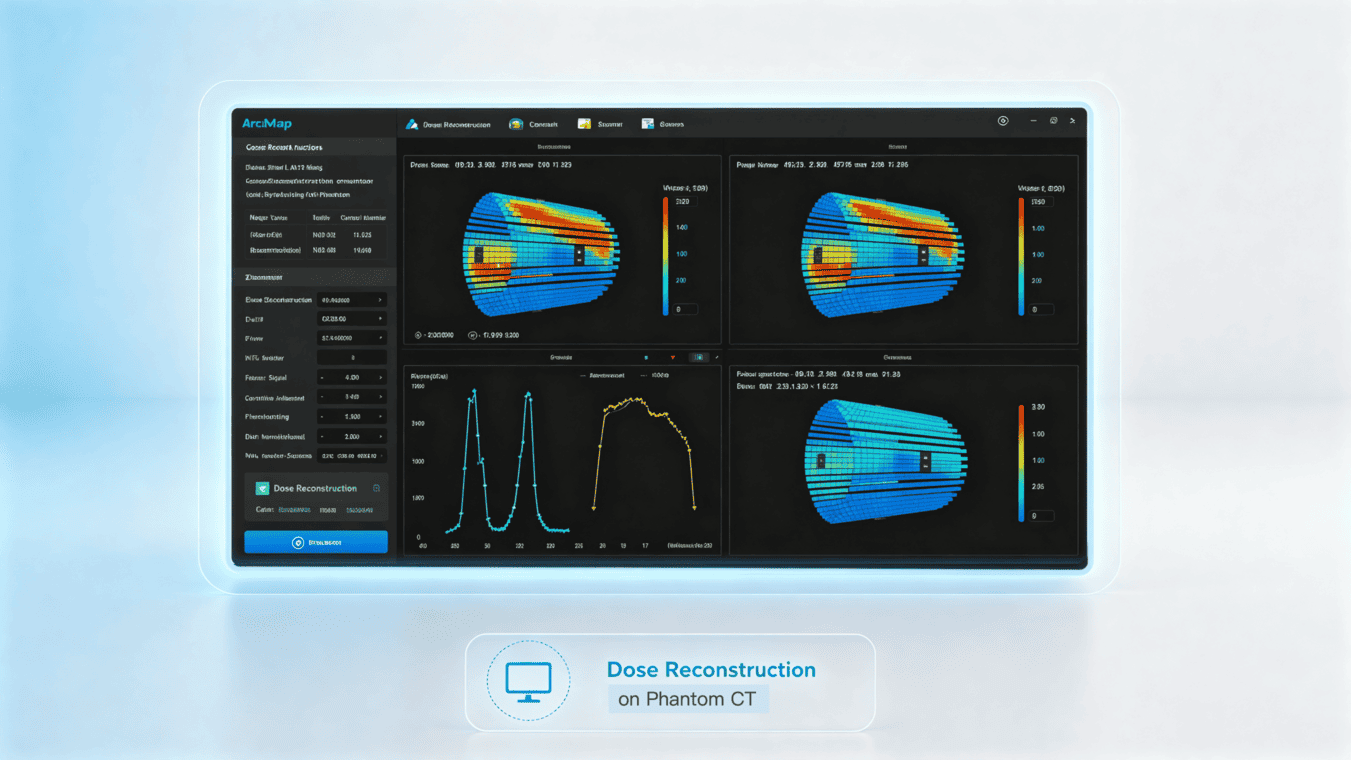

两种验证工作流

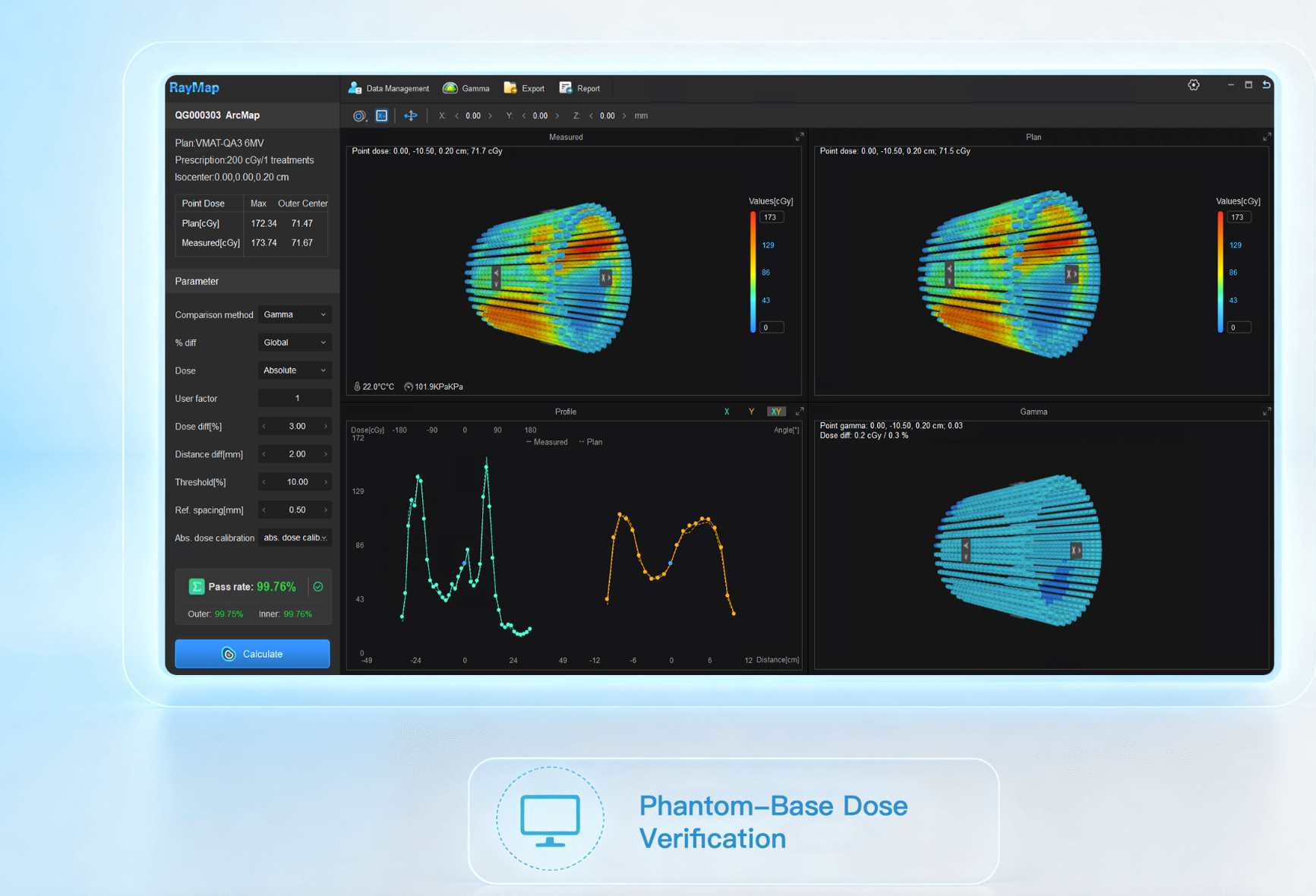

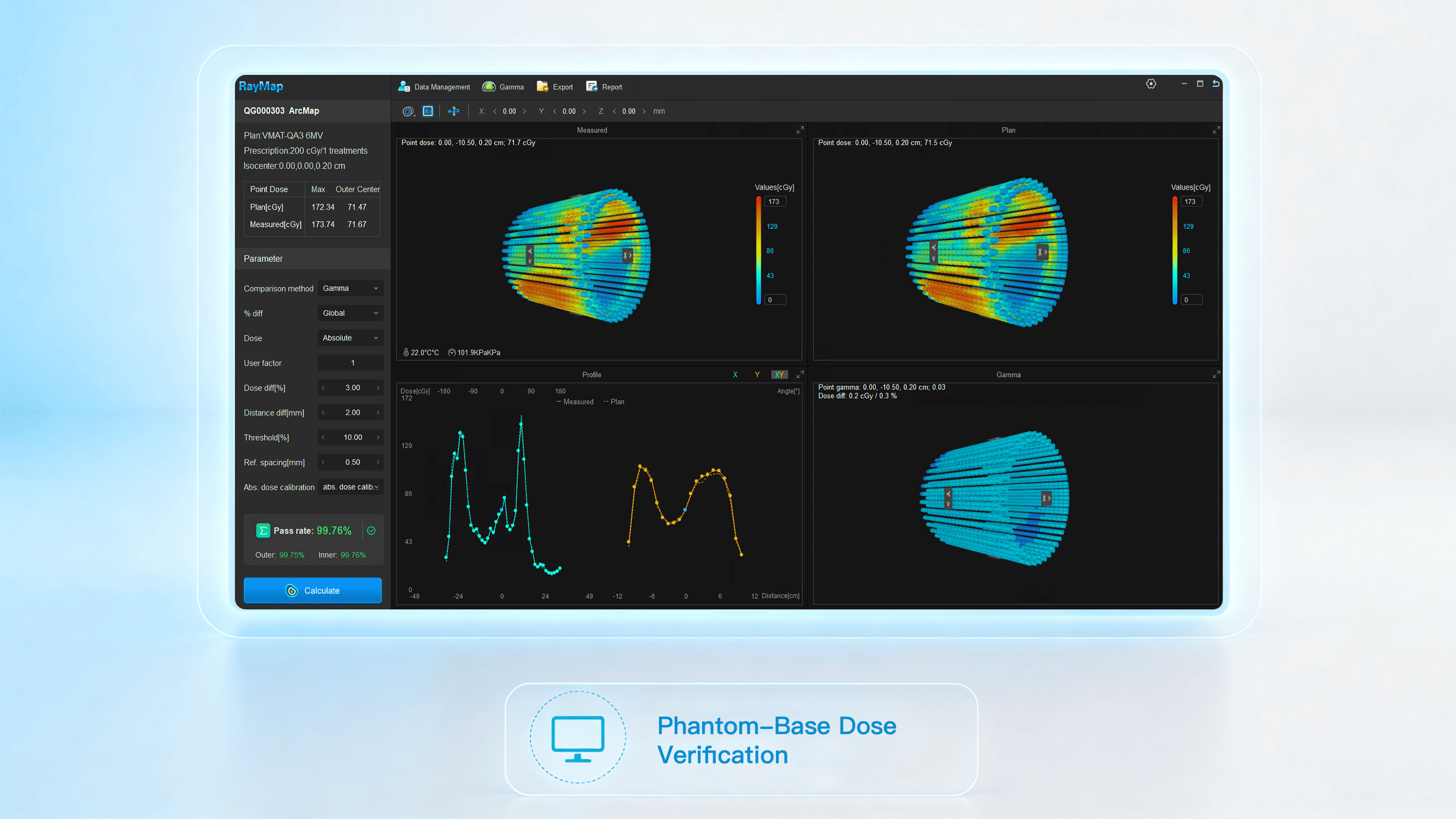

RayMap 支持基于模体的三维剂量验证，可在模体内显示三维剂量分布；

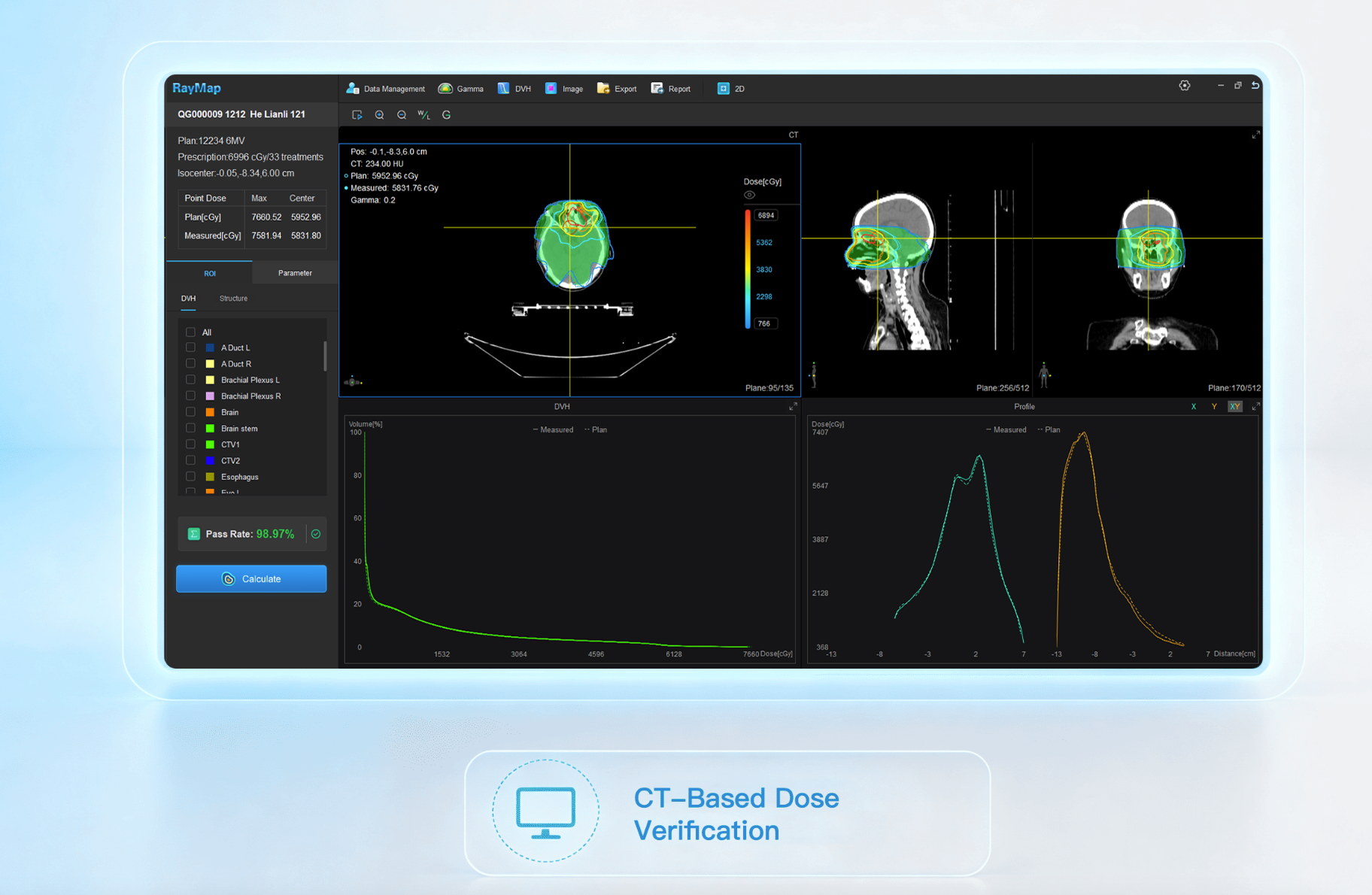

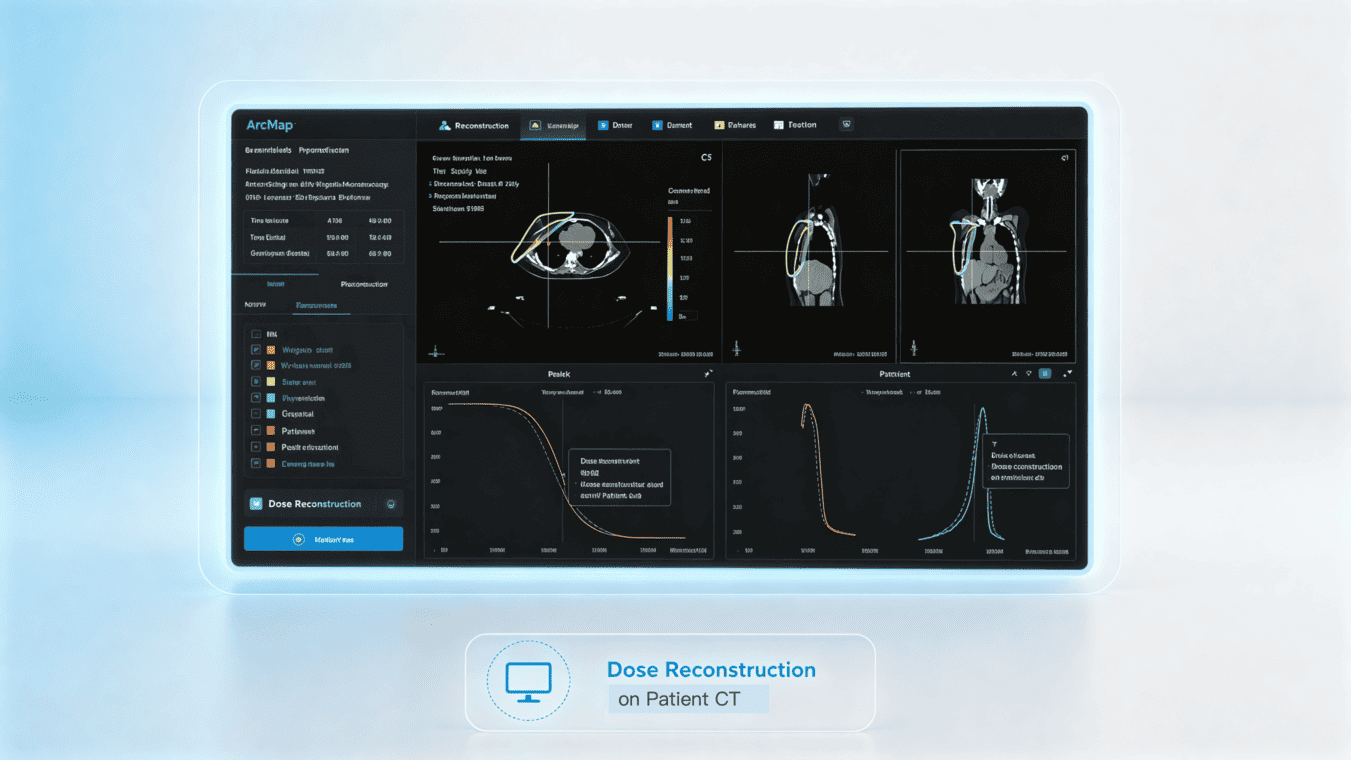

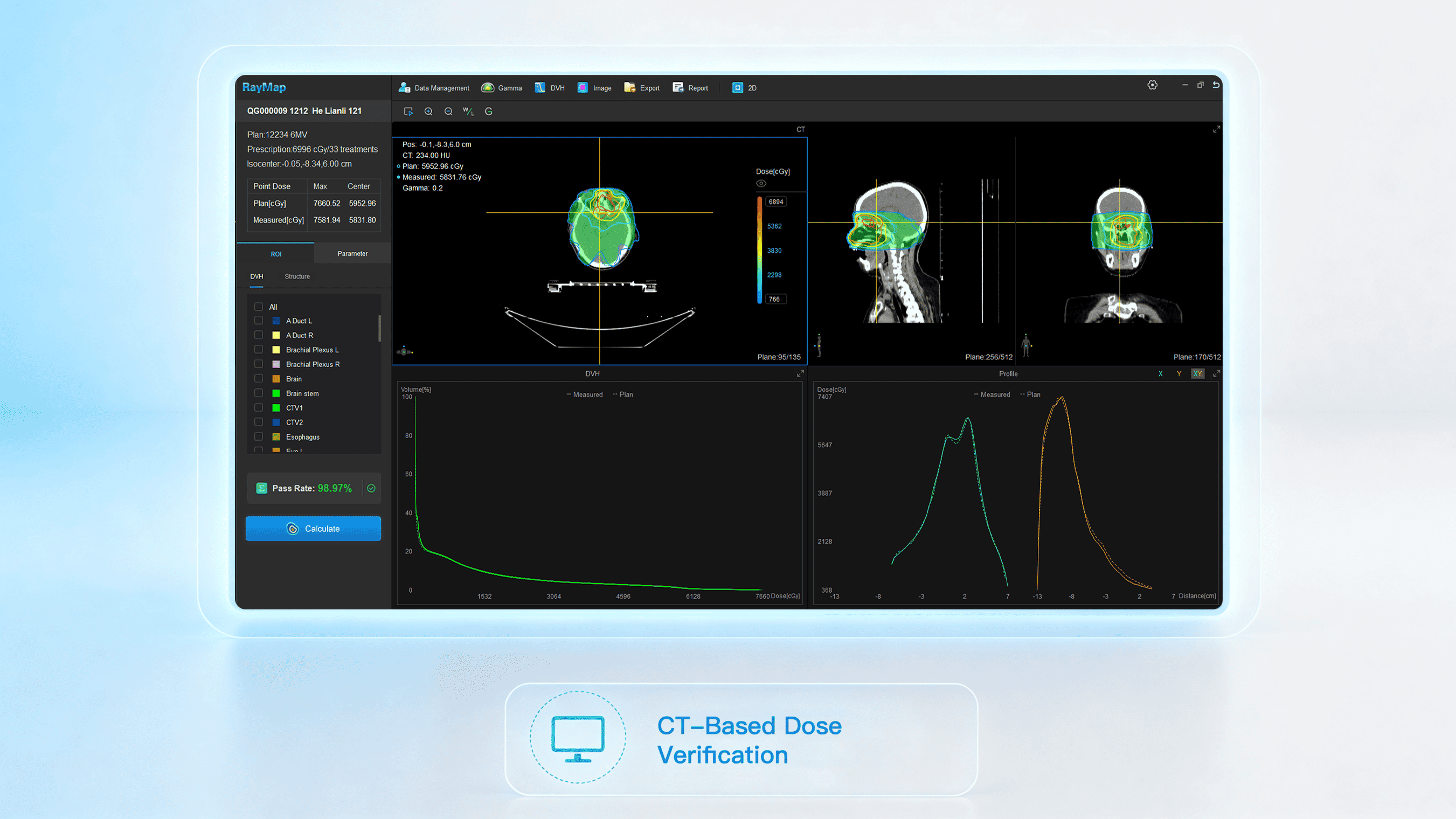

以及基于CT的三维剂量验证，在患者的CT图像上显示重建的三维剂量分布。

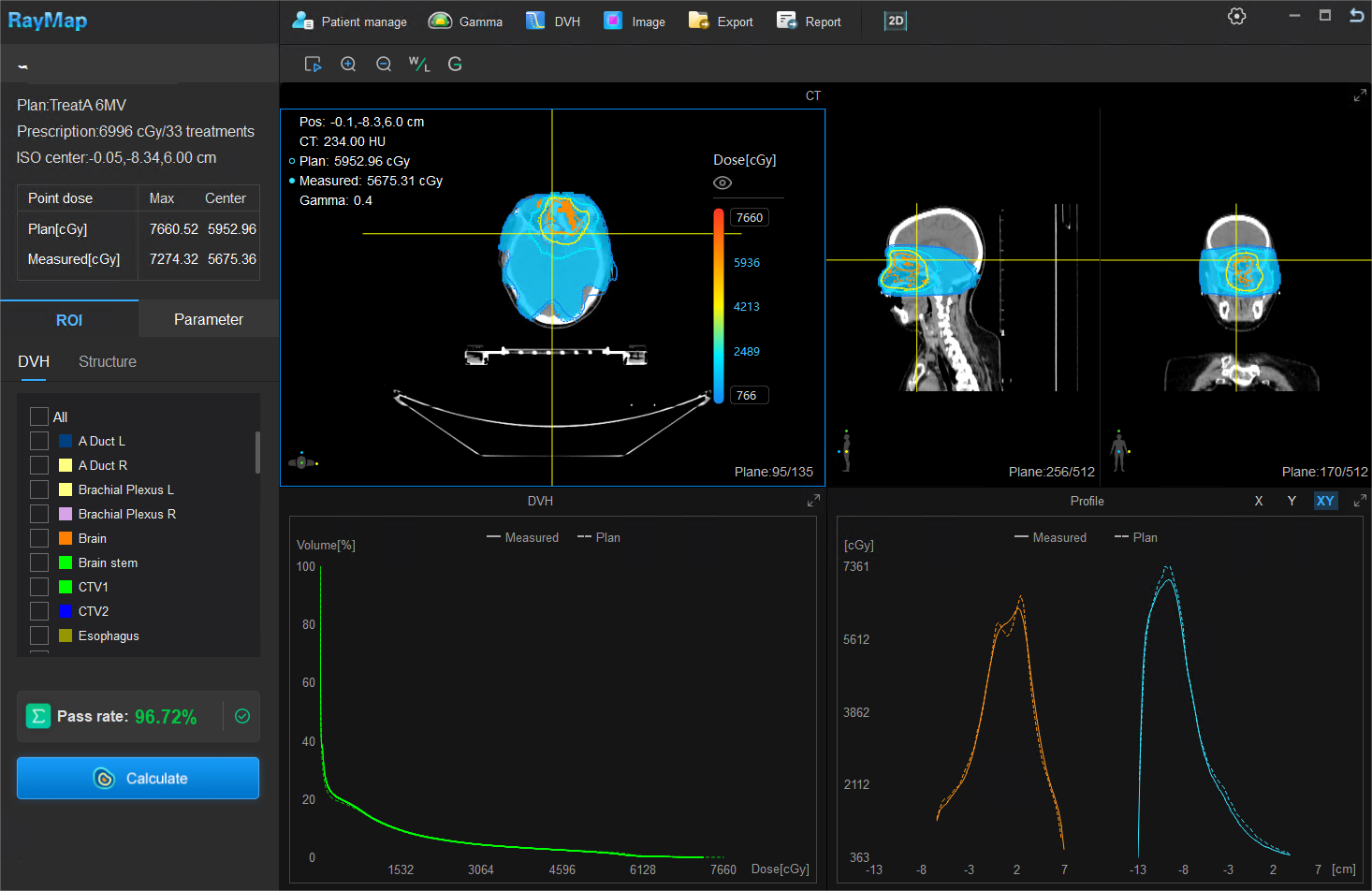

RayMap 智能全流程
自动完成 “接收 - 采集 - 计算 - 报告” 全流程，自定义伽马参数，一键出报告，还可多维度分析剂量分布（DVH、Gamma、Profile等）。
技术参数
-
探测器类型类开放式空气电离室
-
探测器数量1764
-
电离室腔室体积0.094cc
-
标称灵敏度3.6nc/Gy ± 0.2nc/Gy
-
电离室尺寸 (R×H)2.5mm×4.8mm
-
重复性≤±0.5%
-
非线性≤±0.5%
-
最大照射范围21cm×21cm
-
外部尺寸规格 (L×W×H)373.4mm×309mm×280mm
-
重量18.5kg
-
中心模体腔半径6.7cm
-
内圈电离室半径9.5cm
-
外圈电离室半径10.5cm
-
建层材料PMMA
